COS（chip on submount）是主流的半導體激光器封裝形式之一，對COS進行全功能的測試必不可少，目前國內檢測設備的自動化程度低、測試功能不全、操作環節復雜，進口全自動設備（主要是日本和德國），訂購周期長、價格昂貴、售后響應慢。
我司技術團隊依托自有封裝測試技術，總結國內外設備的弊端，采用優質的國產零部件，歷經2年潛心研發，正式推出全自動COS測試機（型號TC 1000）。
TC 1000的特點：
① 完成單個COS的測試僅需17秒；單日檢測量不少于5K；
② 100% 使用國產零部件，100% 替代進口設備；
③ 性價比高，完全可替換手動/半自動測試設備。
COS封裝

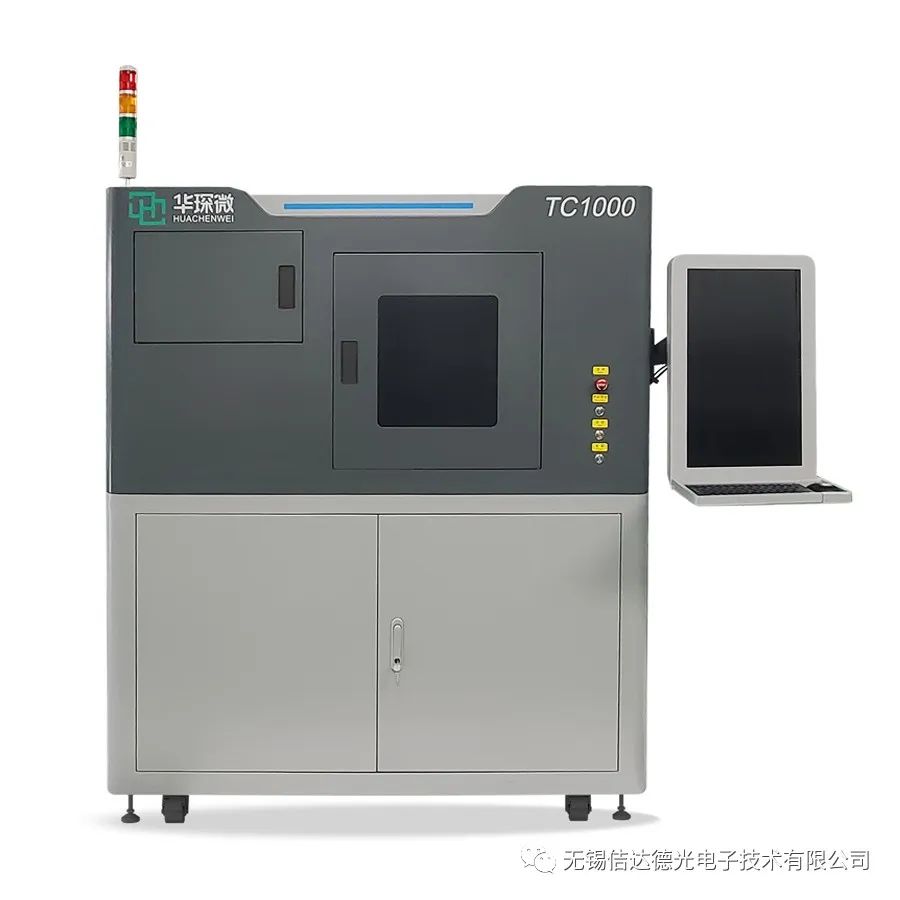

TC 1000 正面

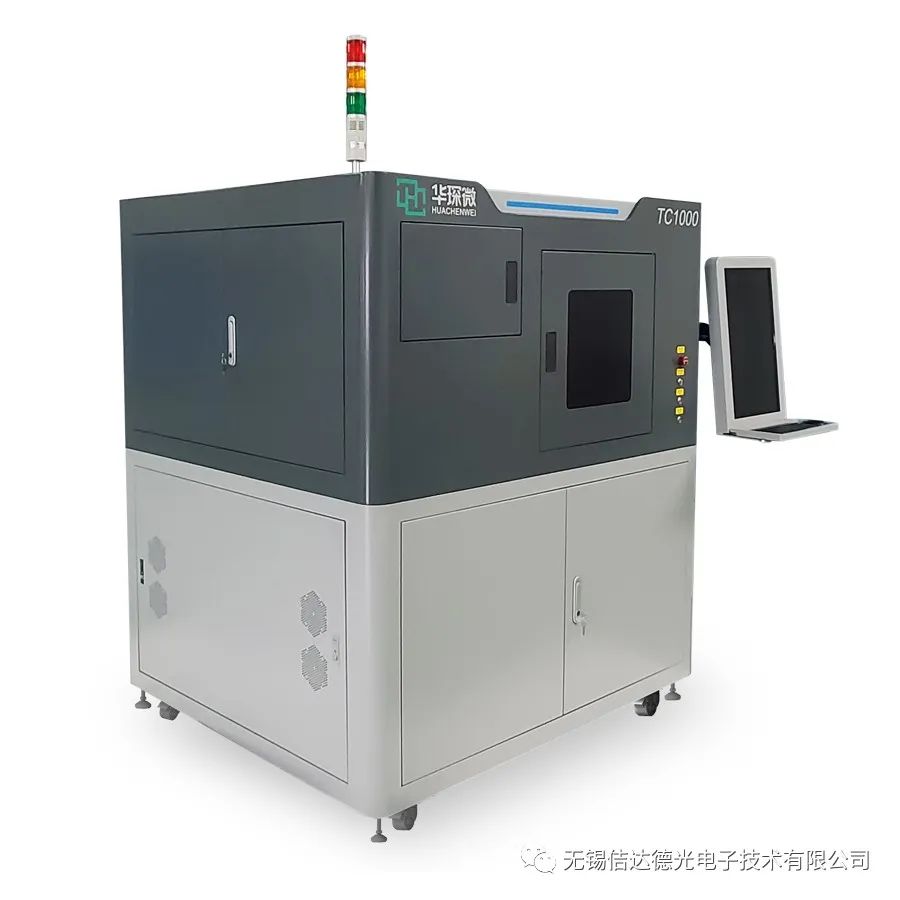

TC 1000 側面
全自動COS測試機是一體化的半導體激光芯片綜合特性測試設備。主要針對封裝之后的COS半導體激光器芯片器件，在可控溫度工作臺上自動測定其光功率、電壓、電流、波長、遠場發散角、偏振等特性，能夠表示結果、判斷是否為良品并按照標準實現測試數據和COS實物分類的自動測試設備。
產品特點：
●采用標準化料盒，一次上料最多可以放置10盒（共1000~1500PCS）。
●直線模組搭載圖像視覺識別系統，實現自動上下料，多料盒自動切換運行，自動揭蓋合蓋。
●全自動測試分選，高效率替代傳統人工或半自動測試，減少用工量。
●全自動OCR字符識別系統，自動識別COS序列號，所有測量結果跟隨序列號寫入數據庫中，保證數據的100%可追溯性。

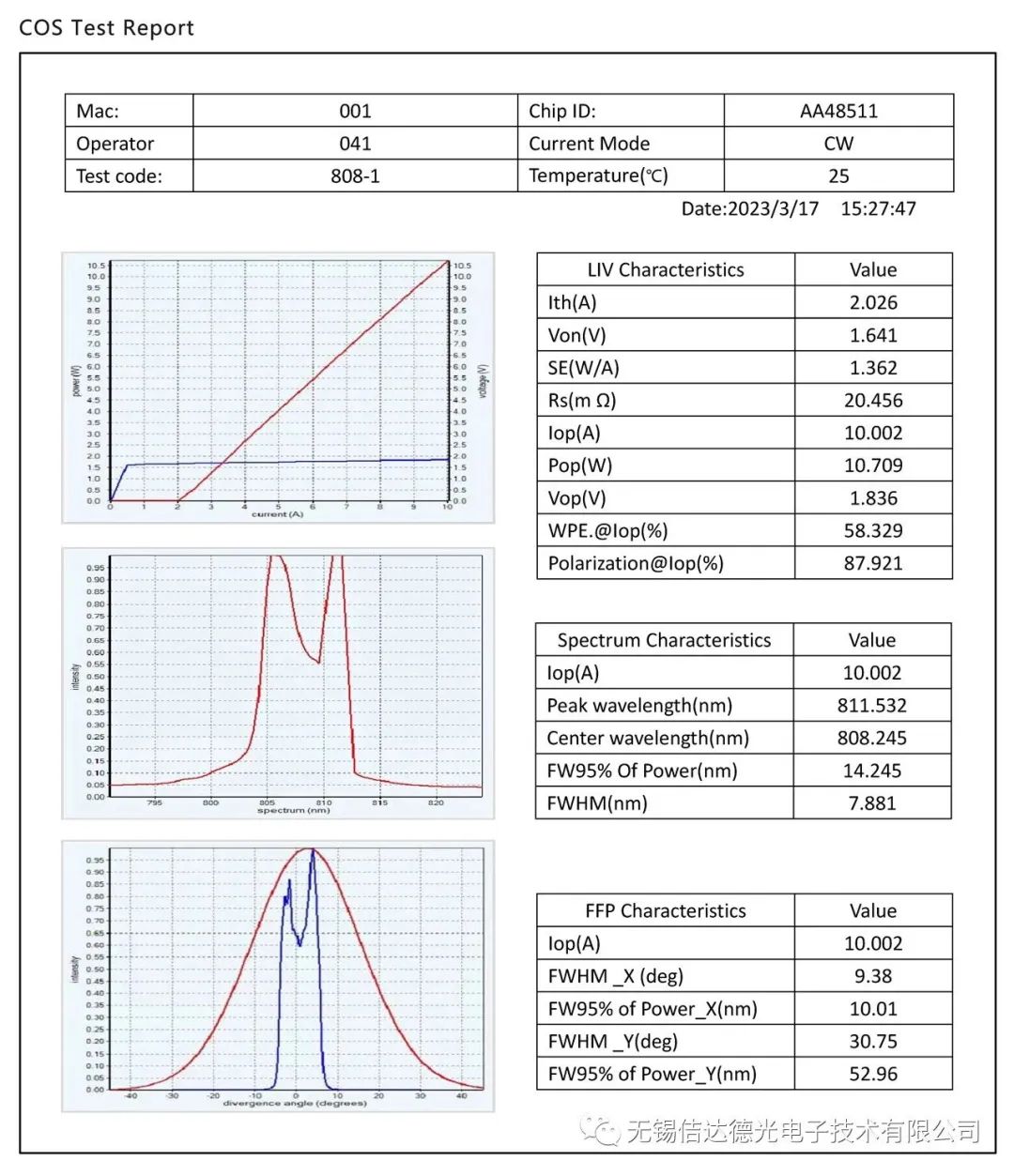

●在脈沖電流或CW電流模式下測得LIV曲線(5S/10個電流點)、光譜特性、遠場特性、偏振特性，并生成曲線圖和數據報告。
●測試電流范圍寬，標準電流范圍0-25A（更大的電流可定制）。
●支持自定義測試配置，測試溫度、電流、電壓、加電速率等測試參數均可自定義設置。
●支持自定義判定標準，實現按客戶要求進行測試分類。
●自動判定測量結果，OK品與NG品自動分選，放至不同料盒。
●測試效率高，設備節拍最快可達17s/pcs。
●通用性強，可以對貼片好的COS、C-mount、TO等封裝器件做表征測試。
●安全保護機制，取放料多次視覺識別、過壓保護、過流保護，保證芯片在搬運及檢測過程中不會損壞。

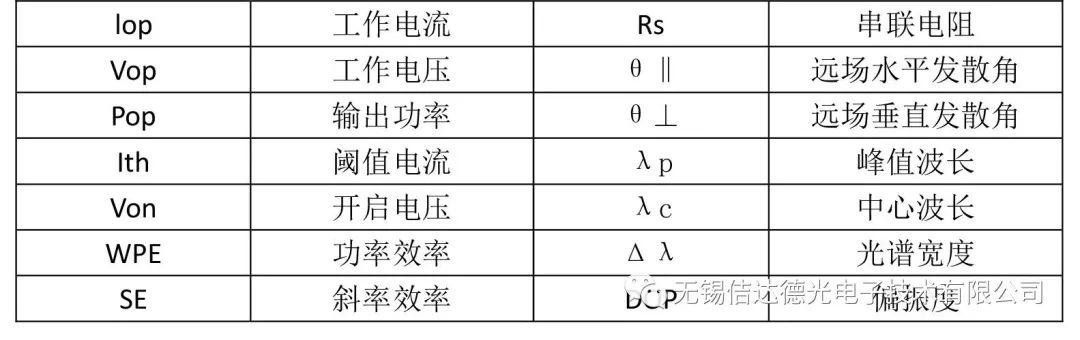

測試的主要特征性能參數：

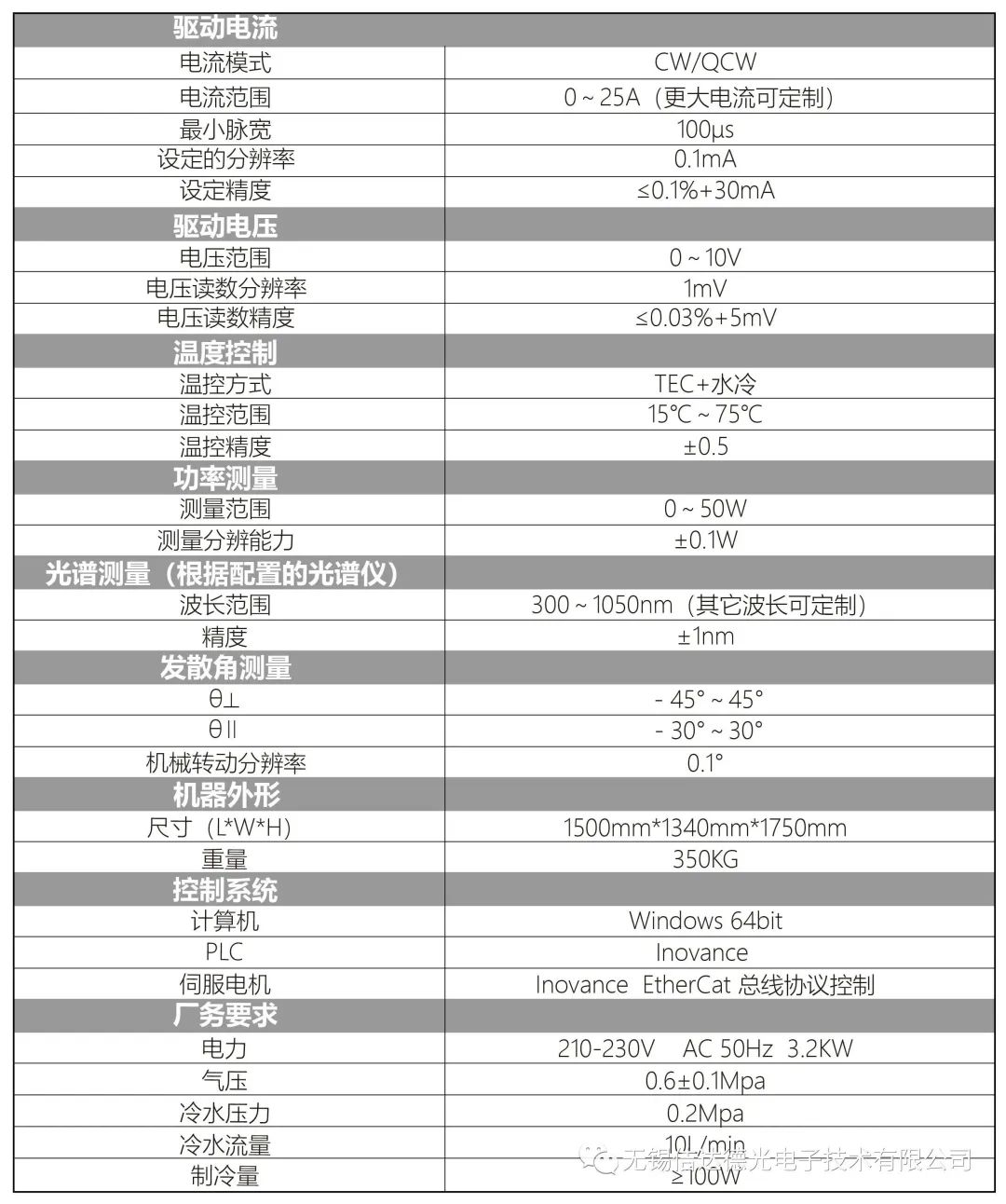

技術指標：
我司自動化事業部深耕化合物半導體封測領域，致力于精密封測設備的國產化、自動化、智能化。針對半導體激光器領域，目前已推出單管類半導體激光器老化/壽命測試機、高功率半導體激光器Bar/疊陣?yán)匣瘻y(cè)試機、全自動COS測試機等設備，后續將有更多的精密封測設備陸續推出，敬請期待！
